从事数码印刷加工，经常会遇到一像专色、通道、曲线这样的名词。本文将引入板卡、波形、RIP软件三者的概念，并阐述它们之间的联系。

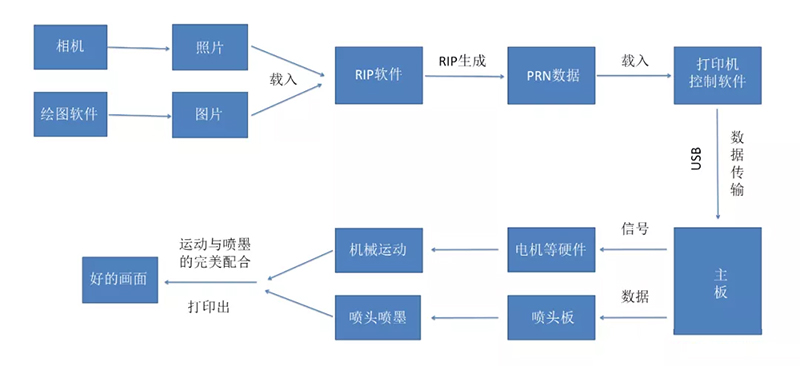

喷墨打印机工作流程
在喷墨打印机的工作流程中，我们主要介绍RIP软件、PRN数据、UV平板打印机控制软件等专业名称的概念以及在数码打印过程中所起的作用。
RIP软件的作用
RIP的英文合称是Raster Image Processor，是数字图像输出的前期处理的意思。当我们想把一张图片印刷到材质上，就需要把这个图片处理成为计算机和印刷机械认的点阵数据，RIP就是用于处理的专业软件。也就是说，它能够把电脑里面的像素点转化为打印所需要的墨点信息，并且这个墨点信息可以被印印机的板卡识别。
比如图片的浅色像素点，RIP后的数据为00，板卡接收到00这个数据后打印小点，它的图片颜色是浅色的；深色的像素点，RIP后的数据为11，板卡接收到11这个数据后打印大点，它的图片颜色是深色的。
市面上常见的RIP软件有Maintop、Photoprint、RIIN、Printfactory、Onyx、Caldera、Colorgate等。
PRN数据的应用
打印机控制软件
板卡的基本功能
1.接收并识别RIP软件的数据
打印机一般使用KCMY四色墨水，RIP软件在RIP时，会把所有颜色都用KCMY数据来表示，颜色不同，KCMY的数值不同。板卡在接收到RIP数据后，按照PM软件的墨序设置要求，控制对应的喷头通道出墨。PM的墨序设置顺序要和喷头内墨水的顺序对应。
2.板卡给电子部件供电，主要起到两个作用：1.供给部件工作电压，让部件正常工作；2.供给部件信号，起控制作用。其中，光栅解码器（5V）、墨泵（24V），板卡提供的是工作电压；电机（24V）、UV灯（24V），板卡提供的是信号电压，起控制作用；板卡还会给喷头供电，让喷头得到工作电压，并输出控制信号电压，控制喷头喷墨。接收反馈信号，根据信息进行控制板卡主要接收光栅解码器、二级墨盒浮子、限位器、防撞开关的反馈信号。接收光栅解码器的反馈信号，控制X方向的打印位置；接收二级墨盒浮子的信号，控制供墨；接收限位器反馈信号，控制运动；接收防撞开关信号，控制运动。
波形的概念及要素

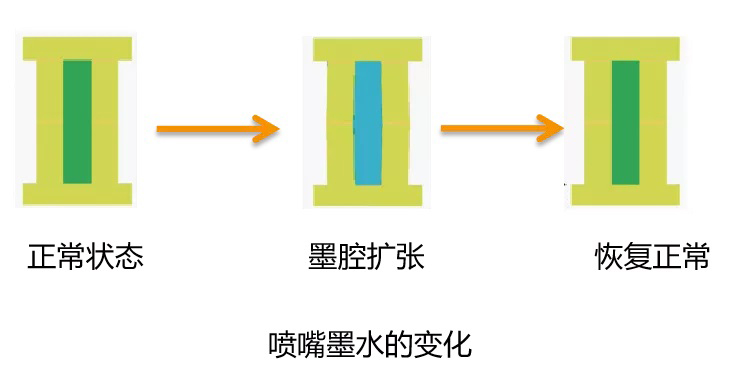

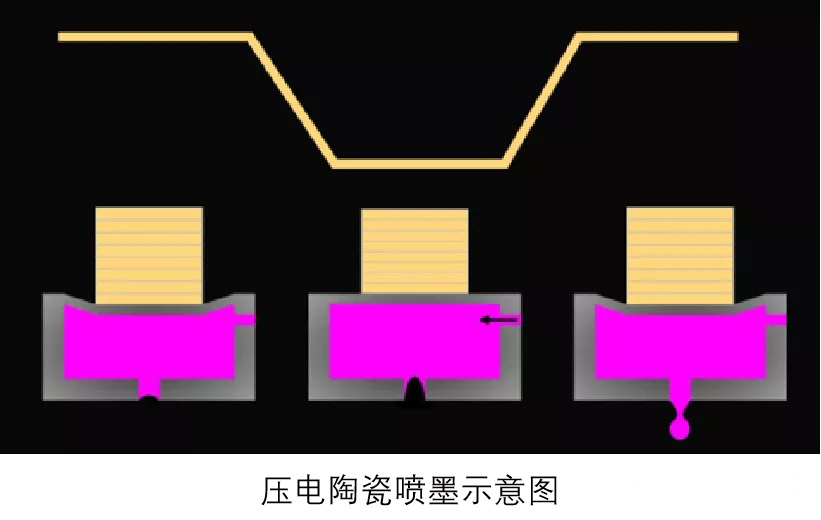

当对压电材料施加电压，压电陶瓷或压电薄膜会变形，从而导致墨水腔室的容积发生变化，使墨水在腔室内移动并最终喷射。而将此电压施加到陶瓷片或薄膜的方法就是波形。
1.电压
最大电压：设计的波形的电压最大值；最小电压：设计的波形的电压最小值；基础电压：就绪状态下的电压值，或者说是波形开始及结束时的电压。
2.步长
步长也叫做时长，单位：us ，即一段固定斜率的区域的时间长度；步长计算公式：步长 = 终点时间 - 起点时间。
3.最大点火频率
最大点火频率，也可以称之为最大喷打频率，是指一秒时间内，波形控制喷头可以打印 的最大点数量。
4.变点打印
波形控制喷墨的原理叫做变点打印，也可以称之为灰度打印或者多比特打印，通过控制每个喷嘴喷射一定数量的墨滴，并在空中聚结成一个墨滴，一个图像内的不同像素点将会以不同的墨滴大小呈现在打印介质上。
每个喷嘴的每一次点火，都可以根据需要产生不同大小的墨滴。如打印中点时，可连续喷出两滴墨滴，并且保证第二个墨滴的喷射速度大于第.一个墨滴的喷射速度，让墨滴还没落到打印介质之间，在空中合成一个点。同样打印大点时，需要连续喷出三滴墨滴，保证后面的墨滴喷射速度会比前面的墨滴的速度快，让墨滴在空中合成一个更大的点。
